Remolque contenedor esquelético
, remolque esqueleto de contenedor
Nombre del remolque: |
Esqueleto Contenedor de basura Semirremolque |
Dimensión LxWxH: |
Se trata de una muestra de las características de las máquinas de ensayo. |
Carga útil máxima: |
31,000Kgs |
El eje: |
3 juegos de FUWA Opcional: BPW SAF |
Suspensión: |
Muelle de hojas mecánica, opcional: cámara de aire, suspensión de bogie |
Piedra angular:: |
JOST 3.5" ((90#), opcional: 2" (50#) |
El tren de aterrizaje: |
Tipo de enlace JOST 28T de doble velocidad |
Sistema de frenos: |
Sistema de frenado electro-pneumático de doble circuito de la marca WABCO Opcional: ABS, EBS |
Pneumáticos: |
11.00R22.5, opcional: 11.00R20,12.00R22.5 y demás |
Aplicación: |
Logística de contenedores |
Opciones para demandas especiales: |
Sustentador de pilares de troncos, pared de protección frontal, sistema de descarga hidráulica |

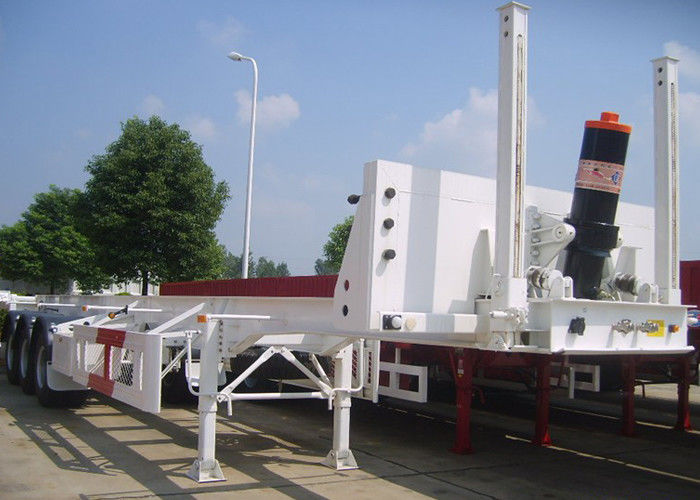

Chasis de contenedor de esqueleto de inclinación de 40 pies con 3 ejes para descarga de descarga de contenedores
Este remolque está diseñado para su uso en estivadores y transporte de contenedores de 40 pies.
1. 360 grados Vista rápida de nuestro Semi-Trailer Esqueleto
2Parámetro general del chasis del contenedor
Dimensión:
Duración:13,460 mm±10 mm (aproximadamente)
Ancho:2,490 mm ± 10 mm
Alturas:3,070 mm @ descarga (altura de la plataforma)
Ubicación del King Pin:610 mm de la cara delantera del refuerzo delantero (no se confirma).
Distanciador del eje:10,000mm + 1300mm + 1300mm
Altura de la quinta rueda:1,165 mm con el nivel del chasis (No se confirma).
Ubicación del tren de aterrizaje:2, 300 mm detrás de la ubicación del alfiler del rey (No se confirma).
(La dimensión anterior se ajustará de acuerdo con las especificaciones del tractor).
Peso:
Peso de la tarea:aproximadamente 8.000 kg
Carga útil:31,000 kg
Configuración de las piezas OEM:
El Rey Pin:2 ′ alfiler del rey intercambiable, proveedor y tipo: JOST.
El tren de aterrizaje:2 velocidades de enroscamiento lateral de la carretera con zapatilla de arena, capacidad de elevación 24T. Tipo: JOST D200T
Suspensión:Suspensión mecánica con 7 muelles de hojas
Los ejes:un eje cuadrado conCapacidad de 13 toneladasTipo: Marca FUWA, fabricado en China.
Las llantas:8.25 por 22.5, 10 agujeros ISO, 12 piezas.
Los neumáticos:11R22. ¿Qué quieres decir?5, 12 piezas; China Famous Brand
Sistema de frenado:Sistema de freno de aire doble, tanques de presión de aire de 2*40 litros; válvula de emergencia de relevo WABCO, sin ABS.
La cámara de frenos:Tipo 30/30 en los dos ejes traseros, tipo 30 en el eje delantero
Sistema eléctrico:Se ha completado24 Vinstalación con arnés de cableado modular.
Sistema hidráulico: HYVAmarca
Accesorios:
Cargador de neumáticos de repuesto:No hay
Guardia lateral:No hay
Caja de herramientas:No hay
Marcado:Norma, placa de datos técnicos, incluido el número de chasis, peso muerto, año de fabricación, etc.
Pintura:Color según las necesidades del cliente.
El semirremolque esqueleto es el tipo más común de remolques para el transporte de contenedores (o chasis de contenedores) que tienen un peso ligero pero una gran capacidad,Sin suelo puede facilitar la descarga del contenedor del tanqueSi se elige el tipo Gooseneck, se puede reducir el espacio libre para obtener una mejor calidad de entrega para el contenedor de tanques peligrosos y cargas sensibles a las vibraciones.
3Contenedor chasis estructura de acero y componentes del remolque
| Luz principal del remolque |
Profundidad: 450 mm (17,7")
Válvula principal de alta resistencia de baja aleación de acero con 350 MPa de rendimiento Válvula I laminada en caliente (Q345) |
| El piso de los remolques de cama plana |
1/8" (3 mm) espesor ASTM A572 grado 50 placa de acero comprobada
Opciones: 1/5" (5 mm) |
| El acoplador superior de la clavija |
1/4 ′′ placa de recogida con JOST 2 ′′ de diámetro de tipo cuadrado de alfiler rey por estándar SAE |
| Refuerzo delantero de planta plana |
Canal en forma de U de acero ASTM A572 grado 50 con sección abierta de 7' de ancho x 6' de alto x 5/16 de espesor, placa superior de 3/8' |
| Apoyo trasero |
Canal en forma de U de acero ASTM A572 grado 50 con sección abierta de 7' de ancho x 7' de alto x 5/16 de espesor, placa superior de 3/8' |
| Parachoques traseros |
Paso de tubo cuadrado de 100 x 100 mm (4 ′′ x 4 ′′) con miembro vertical de sección cónica ′′H ′′ |
| La barra está soldada a los soportes verticales y a la viga principal. |
| Contenedor Bloqueo por torsión |
8 juegos |
Contenedor de 1x40 pies y Contenedor de 2x20 pies |
4. Chasis del remolque de contenedores engranajes y válvulas de seguridad
| El tren de aterrizaje |
Jost O CIMC Marca 28T dos velocidades telescópico tren de aterrizaje manual |
| La manija de la manivela se encuentra en el lado del conductor del chasis. |
| Suspensión del remolque |
Suspensión mecánica en tándem con muelles de 3 hojas.
Opciones: suspensión de resorte de aire, suspensión de bogie |
| Accesorios |
Ejes cuadrados de 150 mm (6") con capacidad de 13T/15T/16T/20T, 10 centros pilotados HUB con tambor de acero fundido de montaje exterior (opciones ABS) Opción: Tipo de disco
Fabricante: FUWA,Opciones: BPW,SAF |
| Las ruedas |
rueda de disco de acero, ISO de 10 agujeros, Opción: Jalada de aleación de aluminio |
| Los neumáticos |
neumáticos sin tubo, 8.25R15,8.25R20,11.00R22.5,12.00R22.5,12.00R20,385/65R22.5,425/65R22.5,
Fabricante: doble moneda, triángulo, Michelin, piedra de fuego |
| Sistema de frenos |
Freno neumático de doble línea, manguera y conector SAE, válvula de emergencia de relé WABCO, OPCIONES: Sistema de frenos ABS |
| Las cámaras de freno de resorte T30/30 y las cámaras de freno T30 |
| Tubo de aire azul para el control y rojo para el suministro, tanques de aire de 40L |
| Eléctrico |
Iluminación LED de 12 voltios de OPTRONICS con un arnés de cableado de sello de molde de Phillips, cumple con los estándares DOT y SAE.
Receptacle::7 modo de conexión SAE estándar, China
Cables eléctricos protegidos por un conducto de PVC en el marco principal |
| Pintura |
La pulverización electroforética, es decir, el recubrimiento a base de agua, puede disociarse en un material formador de película soluble en agua que puede formar una película en agua,y nada hacia el electrodo opuesto en un campo eléctrico de corriente continua, y se precipita en la superficie del objeto para formar una película de recubrimiento |
| MISC |
Marcado estándar GET, soporte de documentos, cinta de visibilidad, tapas de barro de acero o caucho negro |
| Opción |
Hubodómetro, sistema de inflado de neumáticos PSI |
5- La ventaja de nuestros Semi-Trailers de contenedores
Diseño personalizado
Basado en la comprensión y el análisis completos sobre el entorno de transporte de varias regiones, se refiere a los millones de remolques de la experiencia de producción y la condición privada del cliente,Diseñamos todos los remolques en privado para diferentes clientes..
La mejor construcción de acero
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
Sistema de eje
Eje de alta calidad de la marca mundial de BPW, SAF a China Fama marca FUWA, L1 con una fuerte capacidad de soporte de 9T a 20T y opciones ABS para satisfacer la demanda completa de los requisitos.
Sistema de suspensión
Suspensión de alta calidad de la marca mundial de BPW, SAF a China Famous marca FUWA, L1, de tipo de placa de resorte de hoja,Tipo de bogie a tipo de aerodromes y tipo de caucho para adaptarse a diferentes requisitos de la condición de entrega de carga
Los demás neumáticos
neumáticos de alta calidad de las marcas mundiales de MICHELIN, BRIDGESTONE, PIRELLI a China de la marca DOUBLE COIN, TRI-ANGLE, junto con llantas de acero a aluminio.
Sistema de control de seguridad
Sistema de frenos de marca mundial válvulas WABCO con ABS o EBS para mantener los remolques bajo control en cualquier caso.
6- Remolque de camión para la logística de contenedores
Como fabricante y exportador especializado en vehículos especiales, tenemos una gama más amplia de líneas de producción de camiones y remolques que incluyen cientos de modelos desde contenedores hasta chasis de contenedores de propósito único.Trailers de esqueleto a Trailer de propósito mutuo de la mafia, Flatbed Trailer, Drop Side Trailer y Hydraulic Dump Container Trailer para los contenedores de entrega cargados de todo el mundo en cientos de países del mundo.
