Trabajos directos de GRP a Fama prefabricada
Cuerpo de camión para camiones de carga seca
|
|
|
|
|
1. Modelo:
|
|
|
Caja de GRP directa
|
|
Cuerpo de camión de carga en seco
La demanda creciente de entrega por Internet, servicios de mensajería exprés o aparatos eléctricos de alta calidad El cuerpo de la caja con un portal de dos alas o una persiana protege su carga contra el acceso no autorizado mucho más eficazmente que una lonaLas paredes laterales están hechas de paneles compuestos de sándwich optimizados para el peso, como paneles compuestos de FRP y XPS, paneles de contrachapado compuestos, paneles de plástico ligero compuestos de honeycomb, etc.con un contenido de aluminio superior a 10%,, el chasis de acero atornillado asegura la estabilidad.
Sus beneficios:
1.Sistema modular para equipos de remolque específicos y rentables
2Equipo óptimo para nuestros servicios con persianas, techo ligero y elevador de cola.
3. Larga vida útil y valor mantenido de su remolque
4Nuestro equipo de logística de carga seca protege de forma fiable la carga contra las intemperie y minimiza el riesgo de robo.
5. cuerpo resistente al envejecimiento y a la difusión de vapor. sin penetración de agua. la carga útil no disminuye durante la vida útil del remolque
6. Transporte libre de daños debido a las superficies lisas dentro del remolque.
|
|
|
|
|
2. GERAL
|
|
|
|
|
Max. longitud total
|
52 pies
|
16,000 mm
|
0~16000mm puede elegir
|
|
Ancho total máximo
|
9 pies
|
2,600 mm
|
0~ 2600 mm puede elegir
|
|
Altura general
|
9 pies
|
2,600 mm
|
0~2600 mm puede elegir
|
|
espesor de las paredes laterales
|
1,18 pulgadas
|
30 mm
|
45-105mm puede elegir
|
|
El grosor de la pared frontal
|
1,18 pulgadas
|
30 mm
|
45-105mm puede elegir
|
|
Panel de la puerta trasera
|
1,18 pulgadas
|
30 mm
|
45-105mm puede elegir
|
|
3. Estructura de las cajas
|
|
|
|
|
Material del panel de sándwich
|
Material de la piel: FRP de 2 mm
Peso:2.650 (kg/m2)
|
|
|
|
Material para el suelo
|
Placas de fijación de acero galvanizado de 3 mm
opciones: contrachapado a prueba de agua de 18 mm
|
|
|
|
Techo (GRP o aislado)
|
1. elemento GRP translúcido con arcos transversales (resistencia total de aproximadamente 40 mm)
|
|
|
|
Paredes laterales
|

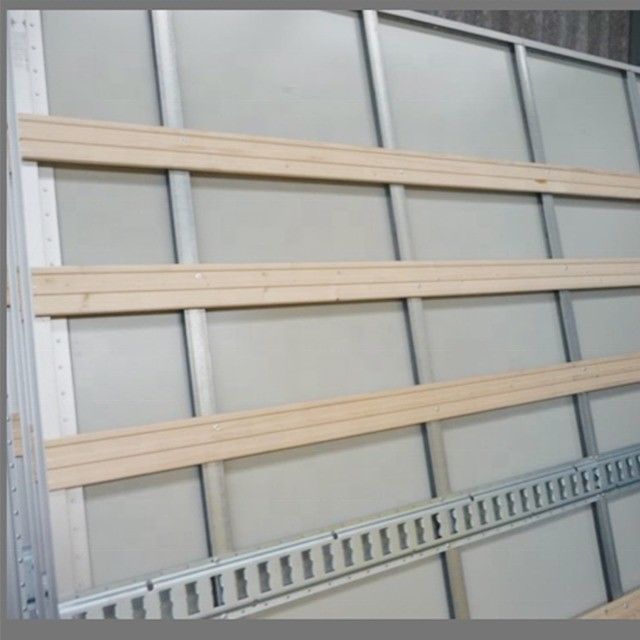

Adhesión directa de GRP a un marco prefabricado y montaje en el cuerpo de carga en seco
Este tipo de construcción para las paredes laterales tiene una alta demanda de rigidez, resistencia y expansión térmica del GRP
material, debido a que el GRP solo se pega parcialmente a un marco y no se fija en toda la superficie como en un panel sandwich
(de lo contrario, la superficie del GRP se volverá bastante ondulada a temperaturas más altas)
La adhesión al marco se realiza con una combinación de cinta adhesiva de espuma de PE de doble cara y un adhesivo estructural flexible (1
el componente PU- o MS-polímero)
|
|
|
|
Puerta abierta.
|
En lugar de las puertas traseras de la pared, se dispone de una puerta rodante que ahorra espacio para una rápida rotación de cargas.
OPCIONES: Puerta trasera de dos alas, de aproximadamente 30 mm de espesor con sellado especial de 5 veces, juntas rígidas del marco.
Cada ala de la puerta con 1 bloqueo externo con un solo operador
Puertas con alas inclinadas a las paredes laterales con dispositivo de sujeción abierto (abriéndose)
|
|
|
|
Superestructura
|
Profiles de tipo enchufable, de tipo enchufable Profiles de aluminio para paneles de 30 mm o perfiles de aluminio en forma de "L" para otros
paneles con pegamento y rivert.
|
|
|
|
Portal
|
Acero inoxidable
Opciones: acero galvanizado / aluminio
|
|
|
|
Superficie
|
Los elementos de plástico están pintados de blanco, de color gelcoat blanco en ambos lados, resistentes a los rayos UV, con aprobación de grado alimenticio
|
|
|
|
4- Instalación:
|
|
|
|
|
Es muy fácil de ensamblar nuestros cuerpos aislados, porque la aplicación de adhesivo de poliuretano a la zona de unión de los paneles de sándwich de plástico,que garantiza la fiabilidad de la articulación y el aislamiento óptimoTodos los cuerpos de ckd que proporcionamos han incluido todos los accesorios necesarios como ángulos de aluminio, esquina de aluminio, pegamentos de sellado, tornillos, protectores laterales, etc. Por lo tanto,Puedes ensamblarlos tú mismo sin comprar ningún material.Generalmente, 3-4 trabajadores pueden ensamblar 5-6 cuerpos todos los días. Además, al principio asignaremos a nuestros ingenieros para proporcionarle alguna guía técnica.
|
|
|
|
|
Equipo de paneles de detección de enfermedades crónicas
|
1Prepara el chasis.
2. Montar la parte del Sub-Casi y la placa del suelo en el chasis con tornillos U suministrados y otras partes
3. Montar el lado, el frente y el techo y el portal de la puerta trasera y la puerta con pegamentos aprox.1.5 horas
4. Instale las opciones requeridas
5Terminando.
|
|
|
|
Caja de la unidad central
|
1- Prepara el chasis.
2. Montar la caja junto con los submarcos en el chasis
3. Instale las opciones requeridas
4Terminando.
|
|
|
|
5Profiles de aluminio:
|
|
|
|
|
El perfil de aluminio utilizado es plata andonizada, tratada térmicamente, metal duro que está hecho de aleaciones 6063, para resistir el desgaste y la resistencia a la caja.
|
|
|
|
|
Ángulo exterior
|
Ángulo de extrusión 100 x 150 x 3 mm, hecho de aluminio incluye las esquinas redondas delantera, trasera, superior e inferior para proteger la esquina y el lado de la camioneta.
|
|
|
|
Margen exterior del envoltorio
|
Hecho de aleación de aluminio para proteger el borde lateral de la camioneta, vertical en la parte delantera es el modelo medio redondo, lado horizontal es el modelo de ángulo de 90 grados.
|
|
|
|
6Opciones de perfiles de caja:
|
|
|
|
|
Puertas traseras
|
Puerta trasera triple
|
|
|
|
|
Abre la puerta trasera.
|
|
|
|
|
Puerta lateral de una sola apertura
|
|
|
|
|
Puerta lateral doble abierta
|
|
|
|
Profiles de suelo
|
Tipo de suelo compuesto de capa M
|
|
|
|
|
Alu. Tipo de suelo de placa de 3 mm de tipo compuesto
|
|
|
|
|
El suelo de las placas de acero inoxidable de 1,5 mm tipo compuesto
|
|
|
|
|
Tipo de placa de tiro de aluminio 300*2 mm de tipo compuesto
|
|
|
|
Profiles de aluminio
|
|
|
|
|
Perfiles de carga
|
Corrección de la vía de carga
|
|
|
|
|
Paso de puerta lateral
|
|
|
|
|
Proctor del evaporador
|
|
|
|
|
Sistema de compartimiento móvil (se puede elegir una caja > 5000 mm)
|
|
|
|
7- tensión de la placa de cola hidráulica: tipo en voladizo 12/24v dc
|
|
|
|
|
Modelo 1t
|
Capacidad: 1000 kg
|
|
|
|
|
altura: ≤1300 mm
|
|
|
|
|
peso: 425 kg (acero)
|
|
|
|
|
ancho de plataforma estándar y altura: 1800*1650 mm
|
|
|
|
1Modelo.5t
|
Capacidad: 1500 kg
|
|
|
|
|
altura: ≤1300 mm
|
|
|
|
|
peso: 620 kg (acero)
|
|
|
|
|
ancho de plataforma estándar y altura: 2300*1800 mm
|
|
|
|
Modelo 2t
|
Capacidad: 2000 kg
|
|
|
|
|
altura: ≤1300 mm
|
|
|
|
|
peso: 620 kg (acero)
|
|
|
|
|
ancho de plataforma estándar y altura: 2300*1800 mm
|
|
|
